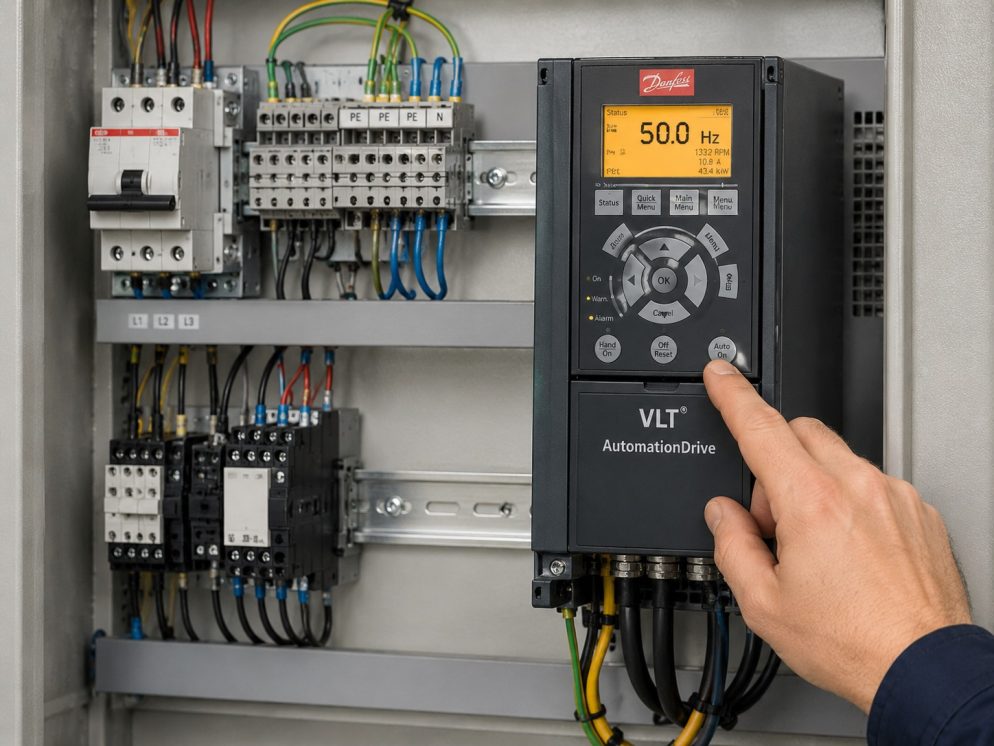

Частотный преобразователь Danfoss FC 51 — компактное и надёжное решение для управления трёхфазными асинхронными двигателями в насосных станциях, вентиляционных системах и конвейерных линиях. Грамотная настройка частотника данфосс fc51 обеспечивает плавный разгон, снижение пусковых токов и экономию электроэнергии до 30%. Устройство поддерживает скалярное управление VVC+ и адаптировано для работы в стандартных промышленных сетях 380 В. Разберём ключевые этапы монтажа, конфигурации и диагностики привода.
Данфосс частотный преобразователь схема подключения
Подключение требует чёткого разделения силовых и управляющих цепей. Сетевое напряжение подаётся на входные клеммы L1, L2, L3, а обмотки двигателя коммутируются с выходными U, V, W. Защитное заземление обязательно выполняется отдельным проводником сечением не менее 2,5 мм² на клемму PE. Для управления используются цифровые входы DI1–DI4 (настраиваются на пуск, реверс, сброс аварий) и аналоговые AI1/AI2 (0–10 В или 4–20 мА). При монтаже важно соблюдать правила электромагнитной совместимости: кабели управления прокладываются отдельно от силовых, экран
подключается только с одной стороны. Если длина кабеля к двигателю превышает 20 метров, устанавливается выходной фильтр dU/dt для защиты изоляции обмоток от высокочастотных импульсов. Частотник данфосс подключение выполняется только при полностью отключённом напряжении, с последующей проверкой затяжки всех клемм динамометрической отвёрткой.
Настройка danfoss fc 51: устранение неисправностей и профилактика
Даже корректная настройка частотного преобразователя danfoss fc51 не гарантирует вечную работу без сбоев — в промышленных условиях важны регулярная диагностика и своевременное обслуживание. Устройство оснащено встроенной системой самодиагностики: коды ошибок отображаются на дисплее LCP и в логах событий. Наиболее частые предупреждения: «Overcurrent» (превышение тока), «Overvoltage» (перенапряжение звена постоянного тока), «Motor overload» (перегрузка двигателя). При срабатывании защиты сначала проверьте механическую часть: заклинивание вала, обрыв фазы, короткое замыкание в обмотках. Если двигатель исправен, проанализируйте параметры разгона (3-01) и торможения (3-02) — слишком резкие переходы провоцируют броски тока. Для стабильной работы в запылённых цехах очищайте радиатор охлаждения от пыли каждые 3–6 месяцев, контролируйте температуру корпуса (норма до +40 °С). При настройке частотника данфосс fc51 обязательно задайте корректную тепловую модель двигателя (параметр 1-24) — это предотвратит ложные отключения при кратковременных перегрузках. Если преобразователь установлен в шкафу с несколькими приводами, обеспечьте зазор не менее 100 мм для конвекции. Частотник данфосс подключение к системе АСУ ТП требует проверки гальванической развязки аналоговых входов: наводки от силовых кабелей могут искажать сигнал 4–20 мА. Используйте экранированные кабели с заземлением экрана с
одной стороны. Для продления срока службы конденсаторов звена постоянного тока избегайте частых циклов включения/выключения питания — при простое более 1 часа лучше перевести привод в режим ожидания через цифровой вход.
Данфосс частотный преобразователь схема подключения к ПЛК и диспетчеризации
Современная настройка частотного преобразователя danfoss fc51 часто предполагает интеграцию в единую систему управления через промышленные интерфейсы. Преобразователь поддерживает протоколы Modbus RTU (через порт 68) и FC Protocol (фирменный), что позволяет подключать его к ПЛК (Siemens, Owen, Delta) без дополнительных шлюзов. При проектировании данфосс частотный преобразователь схема подключения к контроллеру должна учитывать: тип интерфейса (RS-485), скорость обмена (стандартно 9600 бод), адрес устройства (параметр 8-30) и карту регистров. Для передачи
уставок частоты используйте аналоговый вход AI1 (0–10 В) или цифровую команду через полеву шину — второй вариант точнее и защищён от наводок. Частотник данфосс подключение к системе диспетчеризации требует настройки параметров мониторинга: текущая частота (параметр 16-00), ток двигателя (16-01), статус ошибок (16-10). Важно активировать функцию «Контроль связи» (8-52) — при обрыве кабеля привод перейдёт в безопасный
режим (останов или работа по локальной уставке). При настройке danfoss fc 51 для работы в каскаде насосов используйте встроенный ПИД-регулятор (группа 5-0): задайте уставку давления, коэффициенты пропорциональной и интегральной составляющих, зону нечувствительности. Это позволит системе автоматически поддерживать давление в трубопроводе без внешнего контроллера. Для удалённого обслуживания подключите модуль MCI 204 (Ethernet) — он даёт доступ к параметрам через веб-интерфейс и позволяет обновлять прошивку «по воздуху». При вводе в эксплуатацию обязательно протестируйте реакцию привода на потерю связи, аварийный сигнал и ручное переключение режимов — это исключит простои при реальных нештатных ситуациях.
Настройка danfoss fc 51: параметры для первого запуска
Инструкция по эксплуатации danfoss и настройка частотного преобразователя danfoss fc51 начинается с инициализации контроллера (параметр 1-00 → «Factory reset»). В меню 1-20–1-25 вносятся точные паспортные данные двигателя: номинальная мощность, ток, частота вращения и cos φ. Время разгона (3-01) и замедления (3-02) задаётся с учётом массы привода; для центробежных насосов оптимально 5–10 сек, для конвейерных лент — 10–20 сек. Режим управления выбирается в группе 1-00, стандартно применяется VVC+. Лимиты скорости настраиваются в параметрах 4-10 и 4-12, а кривая разгона — в 4-14. Обязательно конфигурируется встроенная защита: ток отключения (4-16), тепловая модель двигателя по классу изоляции (4-18) и контроль чередования фаз (14-10). Перед переходом в
автоматический режим проверьте работу привода в локальном режиме «Hand» на встроенной панели.
Типичные ошибки и практические рекомендации
Коды ошибок и безопасная эксплуатация частотных преобразователей при настройке частотного преобразователя danfoss fc51 пользователи часто допускают системные ошибки: неверный выбор класса двигателя (IE1/IE2/IE3), отсутствие калибровки аналогового входа (параметр 3-00), игнорирование экранирования сигнальных линий. Если после пуска наблюдается вибрация или высокочастотный гул, снизьте несущую частоту ШИМ-модуляции (14-00) до 4–6 кГц. При работе на низких оборотах (<20 Гц) включите компенсацию напряжения (1-20) для сохранения крутящего момента. В запылённых цехах корпус IP20 требует установки в дополнительный шкаф с принудительной вентиляцией. Для стабильной работы используйте медные кабели с сечением, соответствующим номинальному току, и не допускайте совместной прокладки силовых и измерительных линий.
Заключение
Корректная настройка и монтаж частотного преобразователя Danfoss FC 51 — основа бесперебойной работы привода и снижения эксплуатационных затрат. При проектировании сложных систем автоматизации, интеграции с ПЛК или подборе защитной арматуры рекомендуется обращаться к сертифицированным инженерам для получения расчётных данных и готовых проектных решений.
